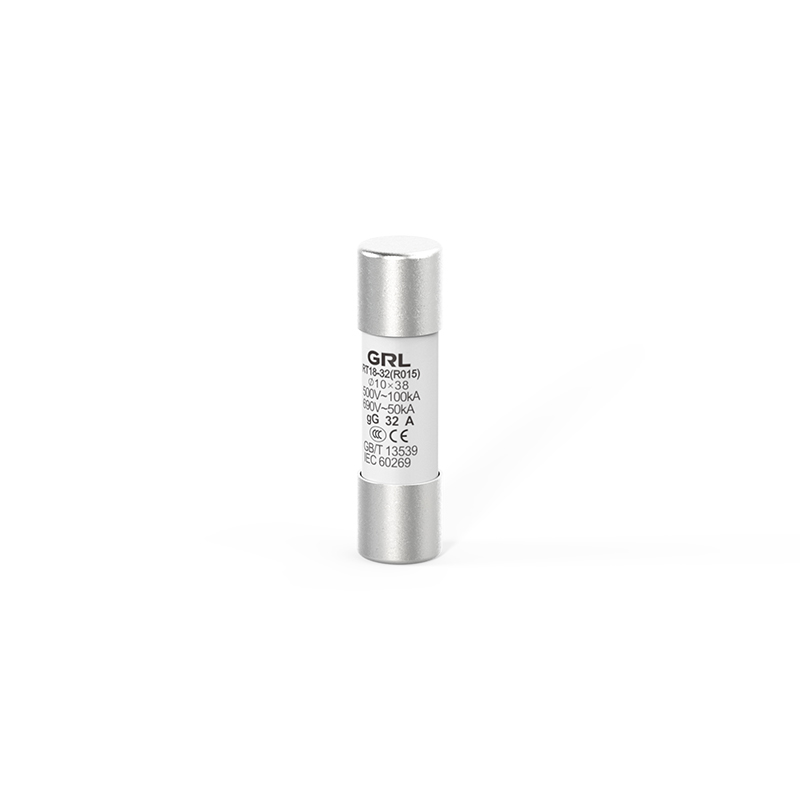

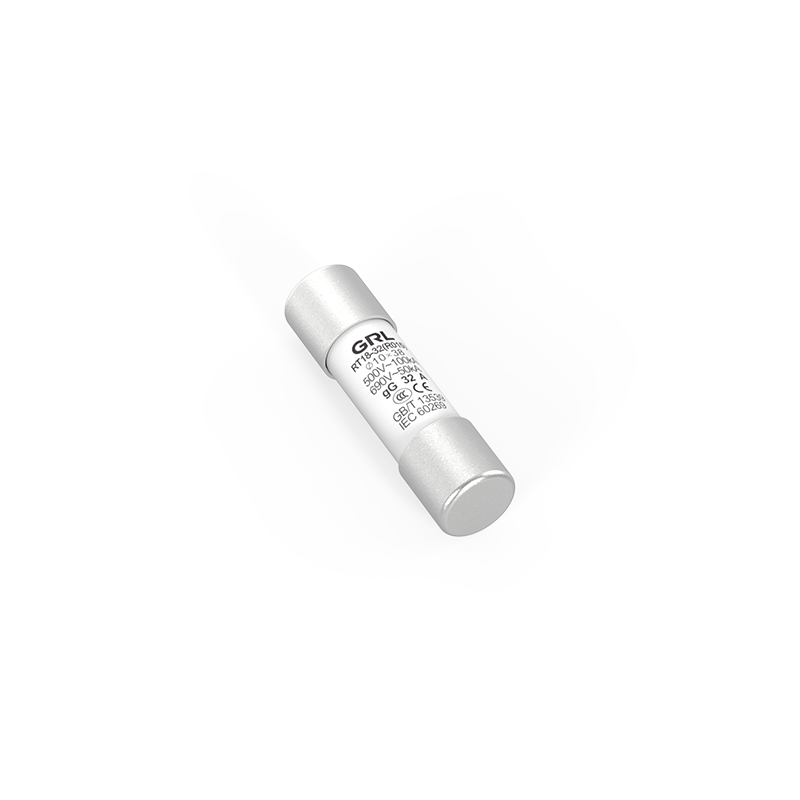

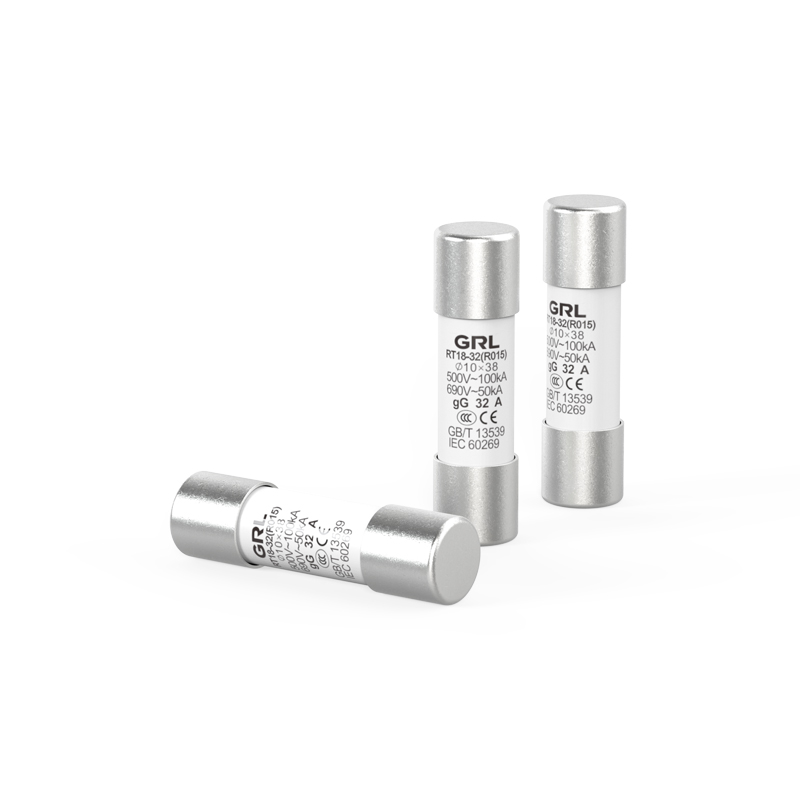

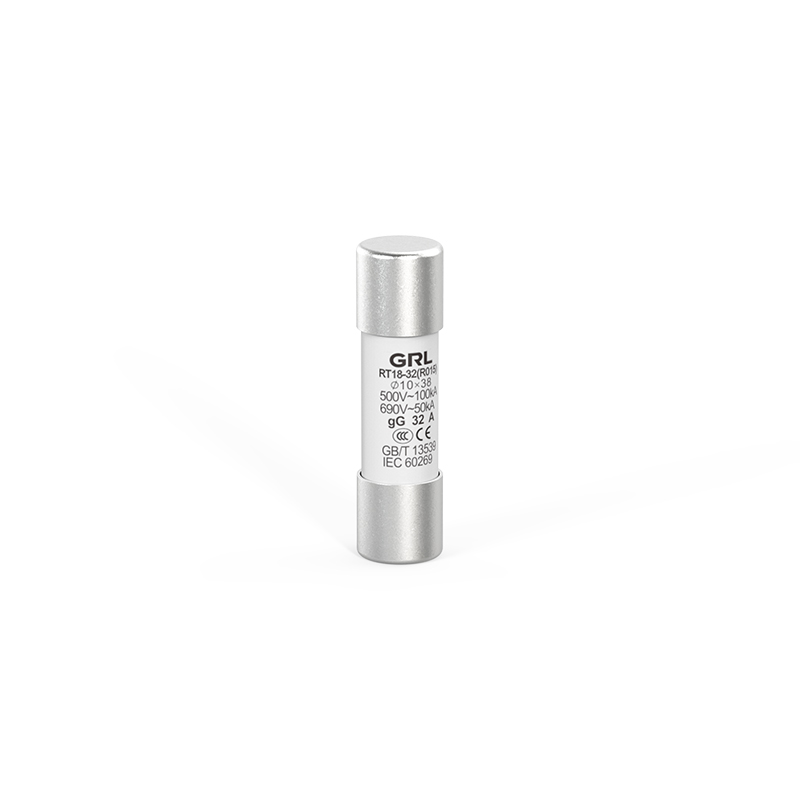

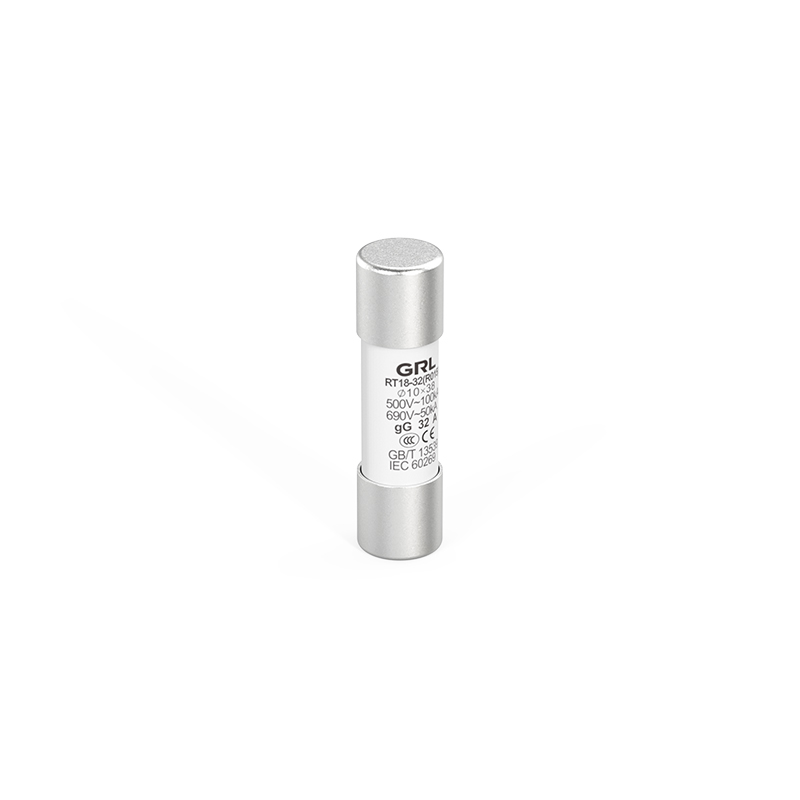

10×38mm 圆筒形帽熔断体

RT18-32 系列有填料封闭管式圆筒形帽熔断器，主要适用于交流50Hz/60Hz、额定电压至500V/690V、额定电流至32A的配电装置中。主要作为线路、电缆、导线及用电设备的过载和短路保护之用
联系我们
额定电压
AC 500/690V
额定电流
2A~32A
认证标志
CCC认证

  •   文件下载





    适用条件



    泛应用于工业电气装置、配电箱等领域。





    产品优势



    gG型，全范围保护
    金属帽可提高导电性 ，额定电流为1 A至32 A
    在AC 690V时，额定分断电流高达50kA
    节省空间的设计，符合 RoHS 标准

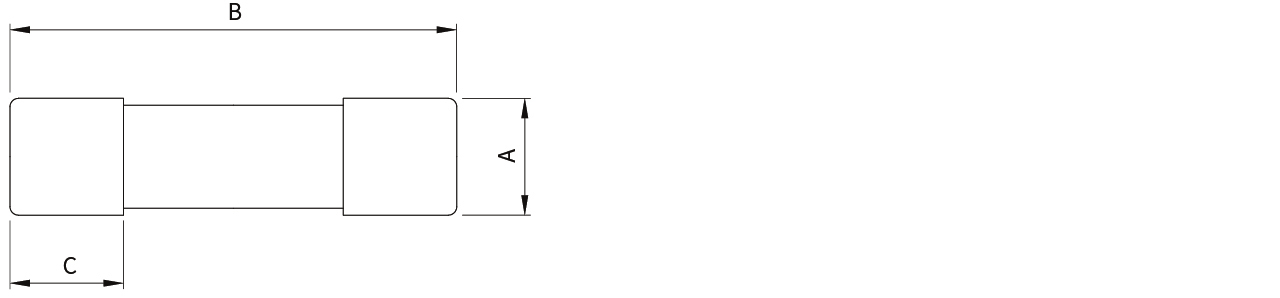

    尺寸图







    尺寸（mm）
    型号 A B C
    RT18-32（RO15） φ10.3 38 10.5
    RT18-63（RO16） φ14.4 51 13.8
    RT18-125（RO17） φ22.2 58 15.5



    ꄴ前一个： 无
    ꄲ后一个： 无

  • 产品参数

    • 额定电压
      AC 500 V；AC 690 V
    • 额定电流
      1A；2A；3A；4A；5A；6A；8A；10A；16A；20A；25A；32A
    • 保护类别
      gG
    • 分断能力
      100 kA；50 kA
    • 参考标准
      GB/T 13539.2 IEC 60269-2
    • 认证标志
      CCC
